大型直线振动筛

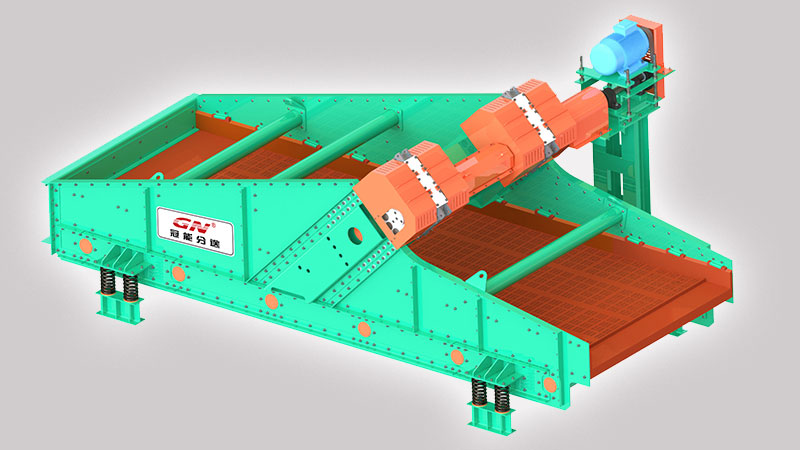

冠能大型直线振动筛主要由箱式激振器、筛箱、减振弹簧、支座和驱动装置组成，运行振幅轨迹为直线。冠能大型直线级振动筛安装两台齿轮箱式激振器，利用强制同步原理使筛体做往复直线运动。
联系我们
产品描述
技术参数

  • 冠能大型直线振动筛主要由箱式激振器、筛箱、减振弹簧、支座和驱动装置组成，运行振幅轨迹为直线。冠能大型直线级振动筛安装两台齿轮箱式激振器，利用强制同步原理使筛体做往复直线运动。筛机在激振力作用下带动筛面同步振动，将力传给筛上物料，冲击物料在筛面抛起进行分层并按规定粒度透筛分级。物料连续不断由给料槽到接料板缓冲输入，通过筛面进行筛分、分级处理，筛上、筛下物料分别排入筛上和筛下收料槽内，进入下一工艺环节。冠能大型直线振动筛筛面结构的可以做成单层振动筛，也可以做成双层振动筛。在布置方式上，大型直线振动筛可以水平布置，也可以倾斜一定角度布置。冠能大型直线振动筛在选矿、选煤、砂石骨料、建材、化工等行业中的湿式分级、脱水、脱介、尾矿干排等工艺环节有广泛应用。

    Large Linear Screen4

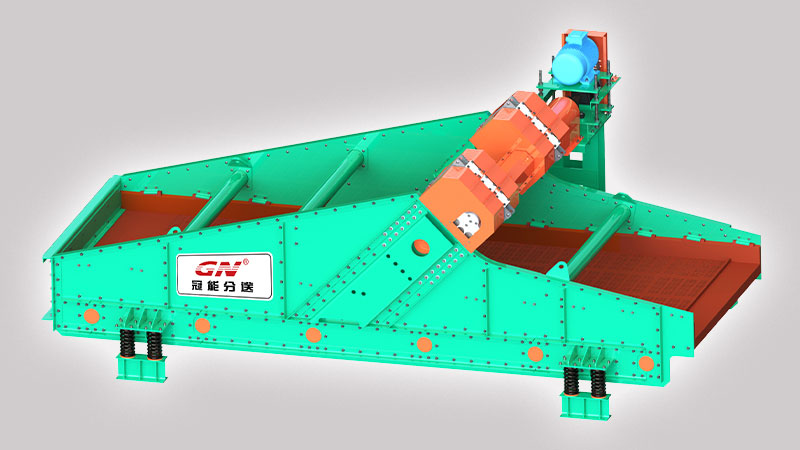

    单层大型直线振动筛技术参数

    型号GNLS2461GNLS3061GNLS3661GNLS3673GNLS4361GNLS4373
    筛面面积 m2 14.64 18.3 21.96 26.28 26.23 31.39
    振动方向角 ° 45
    振动频率 Hz 14～16
    功率 kW 30 30 45  45 55 55
    双振幅 mm 7～10
    筛孔尺寸 mm 0.2～25
    处理量t/h 60～240 80～300 100～480 100～700 120～800 120～900
    安装倾角 ° 0
    备注
    1. 以上参数仅供参考，可以依据客户情况调整，最终以报价和技术协议为准。
    2. 同尺寸不同工况物料要求，处理量差异较大，详情请咨询冠能公司。

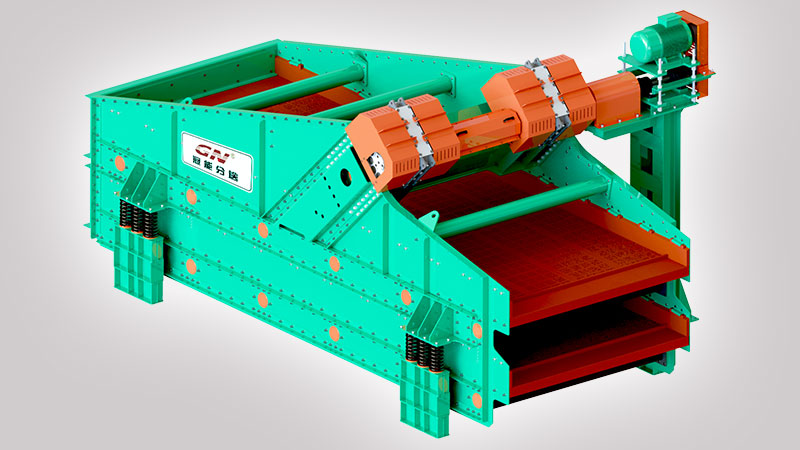

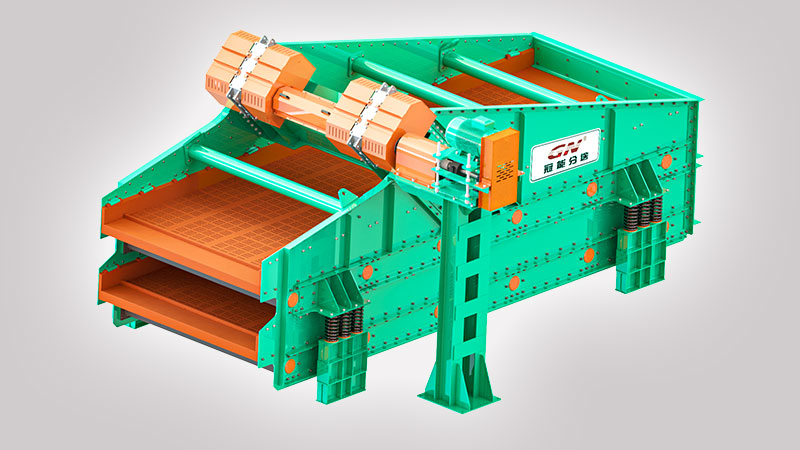

    双层大型直线振动筛技术参数

    Large Linear Screen

    型号GNLD2461GNLD3061GNLD3661GNLD4373
    筛面面积 m2 14.64×2 18.3×2 21.96×2 31.39×2
    振动方向角 ° 45
    振动频率 Hz 14～16
    功率 kW 30 55 55 90
    双振幅 mm 7～10
    筛孔尺寸 mm 0.2～25
    处理量t/h 80～350 80～460 100～750 120～950
    安装倾角 ° 0
    备注
    1. 以上参数仅供参考，可以依据客户情况调整，最终以报价和技术协议为准。
    2. 同尺寸不同工况物料要求，处理量差异较大，详情请咨询冠能公司。

    Large Linear Screen21

    冠能直线振动筛技术特性和优势:

    • 筛机墙板无焊接，板材选用更具有良好冲击韧性高强度合金钢板，采用进口HUCK铆钉液压拉紧装配，这种先进的设计使得墙板没有焊接残余应力。
    • 通过有限元分析，优化筛机结构和振动参数，避开筛机各级固有频率，减少共振影响，延长整机寿命。
    • 筛下横梁采用矩形管设计，激振梁箱形结构设计，重量轻、强度高、韧性好，主要部件焊后热处理工艺，有效消除焊接应力。
    • 横梁表面采用美国进口喷涂机完成聚脲喷涂作业，易冲击、易磨损部件还可设计橡胶件防护，耐冲刷耐磨损。
    • 高效斜齿轮箱式激振器，超大激振力，超低噪音、运行平稳、超长使用寿命；偏心块设置于激振器箱体外，这样便于通过改变配重设置来调整振幅。
    • 产品系列化，满足客户不同工艺条件的生产要求；聚氨酯筛板模块化，通用性更强，更换更方便。
