大型驰张筛

大型驰张筛主要由箱式激振器、主振筛框、浮动筛框、剪切弹簧、减振弹簧、柔性聚氨酯筛网、支座和驱动装置组成，运行振幅轨迹为直线。弛张筛采用双质体近共振原理，单一驱动产生双重振动。主振筛框受激振力驱动做基本振动，浮动筛框和主振筛框通过与剪切弹簧连接，在近共振状态下做相对运动。
联系我们
产品描述
技术参数

  • 大型驰张筛主要由箱式激振器、主振筛框、浮动筛框、剪切弹簧、减振弹簧、柔性聚氨酯筛网、支座和驱动装置组成，运行振幅轨迹为直线。弛张筛采用双质体近共振原理，单一驱动产生双重振动。主振筛框受激振力驱动做基本振动，浮动筛框和主振筛框通过与剪切弹簧连接，在近共振状态下做相对运动。聚氨酯筛网一端固定在固定横梁上，另一端固定在浮动横梁上，固定梁和浮动梁的相对运动使筛网不断伸缩曲张，能传递给物料非常高的加速度，从而使物料充分抛起和分层。驰张筛的筛网能够传递给物料最高50g 的加速度，使物料充分松散透筛，完成筛分。在筛分过程中筛网在持续挠曲运动下产生弹性形变，将湿粘物料抛离筛面，具有自清理功能，使筛机处理量与筛分效率得到大幅提高。驰张筛广泛应用于中细粒度、湿、粘等难筛物料的干法筛分作业，具有不易堵孔、筛分效率高等特点。

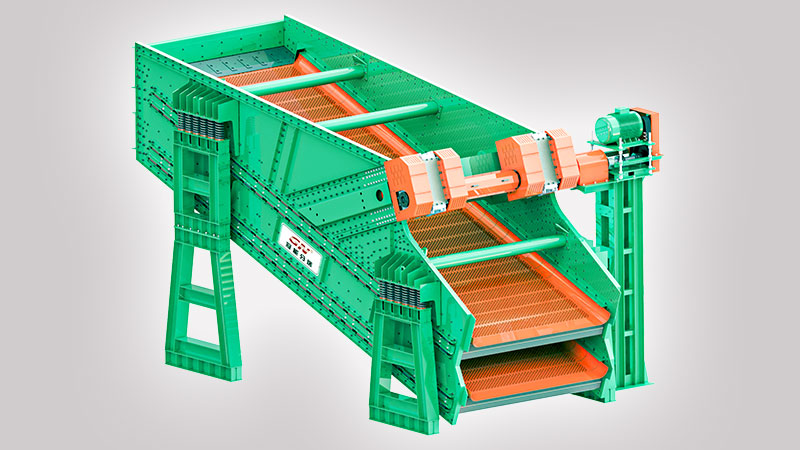

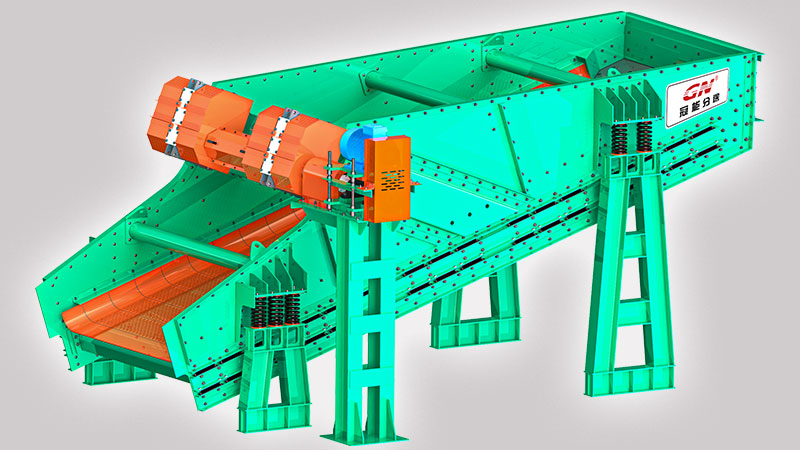

    flip-flow-vibrating-screen2Flip Flow Vibrating Screen031

    大型驰张筛参数-单层筛

    型号GNFS2461GNFS3061GNFS3085GNFS3673GNFS3690GNFS43100
    筛面面积 m2 14.64 18.3 25.5 26.28 32.4 43
    振动方向角 ° 40
    振动频率 Hz 12.5～13.33
    功率 kW 30 30 45  45 55 55
    双振幅 mm 12～16
    筛孔尺寸 mm 6～25
    处理量t/h 110～440 200～550 260～700 300～800 350～900 350～950
    筛面倾角 ° 15～20
    备注
    1. 以上参数仅供参考，可以依据客户情况调整，最终以报价和技术协议为准。
    2. 同尺寸不同工况物料要求，处理量差异较大，详情请咨询冠能公司。

    大型驰张筛参数-双层筛

    flip-flow-vibrating-screen

    型号GNFD2461GNFD3085GNFD3690GNFD43100
    筛面面积 m2 14.64×2 25.5×2 32.4×2 43×2
    振动方向角 ° 40
    振动频率 Hz 12.5～13.33
    功率 kW 30 55 55 90
    双振幅 mm 12～16
    筛孔尺寸 mm 6～25
    处理量t/h 200～600 300～900 400～1000 600～1200
    筛面倾角 ° 15～20
    备注
    1. 以上参数仅供参考，可以依据客户情况调整，最终以报价和技术协议为准。
    2. 同尺寸不同工况物料要求，处理量差异较大，详情请咨询冠能公司。

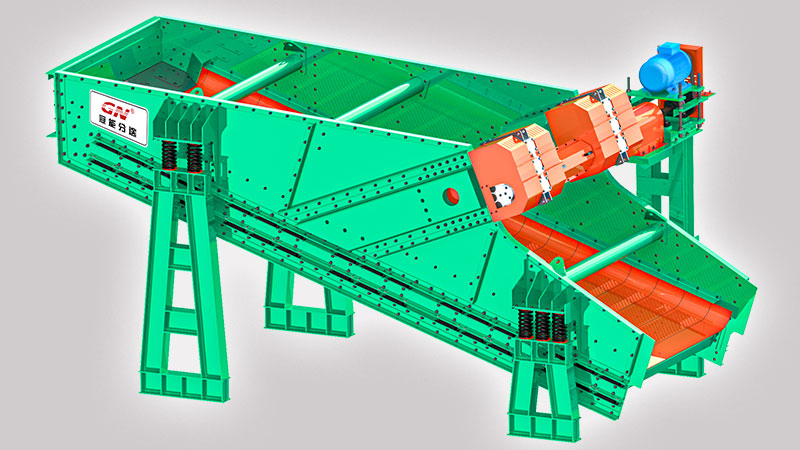

    flip-flow-vibrating-screen1

    冠能弛张筛技术特性和优势:

    • 筛机墙板无焊接，板材选用更具有良好冲击韧性高强度合金钢板，采用进口HUCK铆钉液压拉紧装配，这种先进的设计使得墙板没有焊接残余应力。
    • 通过有限元分析，优化筛机结构和振动参数，避开筛机各级固有频率，减少共振影响，延长整机寿命。
    • 筛下横梁采用无缝异形形管设计，激振梁箱形结构设计，重量轻、强度高、韧性好，主要部件焊后热处理工艺，有效消除焊接应力。
    • 浮动筛框振幅可调，通过改变剪切弹簧数量实现振幅调整。
    • 高效斜齿轮箱式激振器，超大激振力，超低噪音、运行平稳、超长使用寿命；偏心块设置于激振器箱体外，这样便于通过改变配重设置来调整振幅。
    • 聚氨酯筛网采用压入式安装，更换更方便。筛网弹性形变具有自清理筛孔作用，能有效解决细湿粘物料的堵孔问题。
    • 固定、浮动横梁与轨座内部采用螺栓联接，保证连接强度同时更换方便。
    • 侧边轨座采用牛角型设计，保护墙板同时防止筛上物侧漏到筛下。
    • 横梁表面采用聚脲喷涂或粘接耐磨橡胶板进行防护，耐冲刷、耐腐蚀保证横梁的使用寿命。
